Protección eléctrica · Infraestructura crítica

Protección eléctrica · Infraestructura crítica Ingeniería especializada en protección contra rayos para infraestructura crítica

Evaluamos, diseñamos, instalamos y mantenemos soluciones orientadas a reducir los riesgos asociados a impactos de rayo y a proteger personas, estructuras, equipos y continuidad operativa.

✓ Evaluación del riesgo y condiciones✓ Protección externa✓ Equipotencialización y puesta a tierra✓ Protección contra sobretensiones
Protección eléctrica · Infraestructura crítica  Ingeniería especializada en protección contra rayos para infraestructura crítica

El riesgo

Un impacto de rayo puede afectar mucho más que una estructura

La protección debe considerar la infraestructura completa y las consecuencias que una descarga puede generar sobre personas, equipos, sistemas y operación.

Consecuencias que deben evaluarse

Daños físicos en estructuras y componentes
Riesgo para personas
Sobretensiones en equipos eléctricos y electrónicos
Interrupciones operativas
Pérdida de información o comunicaciones
Incendios o afectaciones secundarias
Daños en torres, antenas y sistemas expuestos
Costos de reparación y tiempo fuera de servicio

Cómo abordamos una instalación

Una metodología para priorizar necesidades sin perder de vista la operación

El alcance concreto depende del proyecto, pero la lógica transmite orden y coordinación.

01

Inspección y diagnóstico

Revisión de infraestructura, componentes existentes, condiciones visibles, recorridos, conexiones y necesidades de medición.

02

Diseño y definición de alcance

Selección de criterios, ubicación de componentes, recorridos, materiales, integración y documentación del sistema.

03

Suministro e instalación

Coordinación de materiales, personal, equipos, seguridad, montaje, conexiones y verificaciones aplicables.

04

Inspección y mantenimiento

Revisión periódica o correctiva para identificar deterioros, cambios en la instalación y necesidades de intervención.

Cómo trabajamos

Una metodología para reducir incertidumbre antes de ejecutar

Cada proyecto debe partir de información suficiente para evitar soluciones genéricas o componentes aislados sin integración.

01 · COMPRENDER

Identificar la necesidad

Tipo de infraestructura, operación, antecedentes y objetivo del cliente.

02 · EVALUAR

Revisar condiciones

Exposición, estructura, equipos, sistemas existentes y accesos.

03 · DEFINIR

Establecer la solución

Alcance, componentes, materiales, coordinación y entregables.

04 · EJECUTAR

Instalar y verificar

Personal, equipos, seguridad, montaje, conexiones y revisión.

05 · MANTENER

Dar continuidad

Inspección, mantenimiento y actualización ante cambios o deterioros.

Sistemas complementarios que no deben confundirse

Cada componente cumple una función diferente. La protección adecuada puede requerir la coordinación de varias especialidades.

Impacto directo

Protección externa contra rayos

Incluye los componentes destinados a captar, conducir y descargar la corriente del rayo hacia el sistema de tierra mediante trayectorias definidas.

Descarga a tierra

Sistemas de puesta a tierra

Contribuyen a conducir corrientes hacia tierra y a integrar eléctricamente los componentes que deben trabajar de forma coordinada.

Protección interna

Supresores de sobretensión

Protegen equipos y sistemas frente a sobretensiones transitorias que pueden ingresar por líneas de energía, datos o señales.

Tecnología preventiva

RAYOS-NO

RAYOS-NO disminuye la probabilidad de impacto directo de rayo sobre la zona protegida. Su aplicación debe evaluarse según el proyecto.

Verificación

Inspección y medición

La revisión visual, las mediciones aplicables y la documentación permiten conocer la condición actual del sistema y priorizar intervenciones.

Continuidad

Mantenimiento especializado

Los sistemas pueden deteriorarse, desconectarse o quedar desactualizados cuando cambian cubiertas, estructuras, equipos o instalaciones.

Diferenciación

Más que instalar un captor sobre una cubierta

Una solución confiable requiere considerar el sistema completo y su relación con la infraestructura.

Lo que debe revisarse

Condiciones que pueden tratarse tras preparación

Características de la estructura y su uso
Elementos expuestos y puntos elevados
Recorridos de bajantes
Continuidad y conexiones
Puesta a tierra y equipotencialización
Ingreso de energía, datos y señales
Condiciones de mantenimiento y acceso
Cambios realizados después de la instalación
Respaldo de Grupo Mecsa

Una misma estructura para evaluar, ejecutar y dar continuidad

Equipo técnico y personal de campo
Suministro de componentes especializados
Integración con puesta a tierra y supresores
Capacidad para torres e infraestructura crítica
Documentación según el alcance contratado
Mantenimiento y atención de futuras etapas

Aplicaciones

Infraestructura donde la protección debe evaluarse con especial cuidado

La necesidad y el alcance cambian según la ocupación, exposición, operación y criticidad de cada instalación.

Industria y manufactura

Plantas, procesos, equipos, almacenes y sistemas de control.

Telecomunicaciones

Torres, antenas, repetidores, equipos y sitios remotos.

Centros logísticos

Bodegas, sistemas de seguridad, equipos y continuidad de despacho.

Hotelería y turismo

Huéspedes, edificios, equipos, comunicaciones y servicios.

Sector público

Edificios, infraestructura institucional y espacios de servicio.

Salud y educación

Instalaciones con alta ocupación y equipos sensibles.

Comercio y condominios

Edificios, áreas comunes, sistemas de seguridad y equipos.

Infraestructura especial

Tanques, estructuras metálicas, instalaciones remotas y proyectos críticos.

Consultas comunes de nuestros clientes

¿Un pararrayos protege también los equipos electrónicos?

No por sí solo. La protección externa y los supresores de sobretensión cumplen funciones distintas y pueden requerir coordinación con la puesta a tierra.

¿Toda edificación necesita el mismo tipo de sistema?

o. El tipo de infraestructura, la exposición, la ocupación, los equipos y las consecuencias de una falla deben analizarse antes de definir la solución.

¿Una puesta a tierra baja garantiza protección completa?

No. La puesta a tierra es un componente importante, pero debe integrarse con captación, conducción, equipotencialización y protección interna cuando corresponda.

¿Los sistemas de protección contra rayos requieren mantenimiento?

Sí. Los componentes pueden deteriorarse, desconectarse o verse afectados por cambios en cubiertas, estructuras, equipos y obras posteriores.

¿Grupo Mecsa puede revisar un sistema instalado por otra empresa?

Sí. El alcance puede incluir inspección visual, revisión documental, mediciones aplicables y recomendaciones según la condición encontrada.

¿RAYOS-NO evita completamente que ocurra un impacto?

No debe presentarse como protección absoluta. RAYOS-NO disminuye la probabilidad de impacto directo de rayo sobre la zona protegida.

EVALUACIÓN TÉCNICA

Conversemos sobre la exposición y criticidad de su instalación

Comparta ubicación, área o equipo, fotografías, problema detectado, criticidad y fecha requerida. Dirigimos la consulta hacia la especialidad correspondiente o estructuramos una evaluación integral.

Inspección · Diagnóstico · Corrección

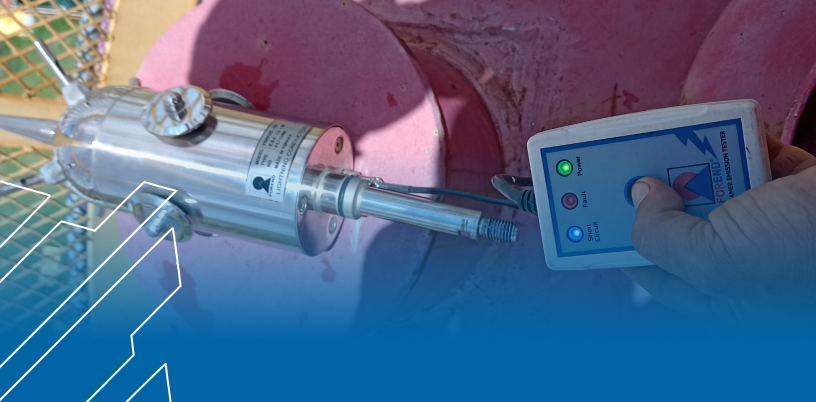

Inspección y mantenimiento de pararrayos para conservar la continuidad del sistema

Revisamos la condición visible, conexiones, recorridos, puesta a tierra y cambios de infraestructura para identificar deterioros, desconexiones y necesidades de corrección.

✓ Captación y componentes superiores✓ Bajantes y recorridos✓ Puesta a tierra✓ Documentación y recomendaciones
Inspección y mantenimiento de pararrayos para conservar la continuidad del sistema

Por qué revisar el sistema

Un pararrayos instalado no permanece inalterable con el paso del tiempo

Las condiciones ambientales, trabajos posteriores, cambios en cubiertas y modificaciones de la infraestructura pueden afectar la continuidad y condición del sistema.

Condiciones que pueden alterar un sistema

Corrosión o deterioro de componentes
Conexiones flojas, rotas o modificadas
Bajantes golpeadas, cortadas o desconectadas
Soportes deteriorados o ausentes
Cambios de techo o impermeabilización
Nuevos equipos, estructuras o ampliaciones
Registros de tierra obstruidos o dañados
Ausencia de documentación actualizada

Alcance del servicio

Una revisión organizada por componentes y condiciones

No todas las inspecciones incluyen las mismas actividades. La propuesta debe indicar claramente qué se revisará, medirá, corregirá y documentará.

01

Inspección visual

Revisión de captación, conductores, bajantes, soportes, conexiones, registros, corrosión y daños visibles.

02

Revisión de continuidad e integración

Verificación de recorridos, uniones, interconexiones y relación con los componentes que deben trabajar coordinadamente.

03

Mediciones aplicables

Mediciones de puesta a tierra, continuidad u otras verificaciones únicamente cuando formen parte del alcance contratado.

04

Correcciones y mantenimiento

Limpieza, ajuste, sustitución, reconexión, reparación o ampliación de componentes según los hallazgos y la aprobación del cliente.

Nuestro proceso

Cómo abordamos cada intervención

Un orden claro para sostener la operación con menor riesgo.

Parte superior

Captación y estructuras de soporte

Captores, mástiles, bases, soportes, fijaciones, estabilidad, corrosión y relación con nuevos elementos elevados.

Conducción

Bajantes y conductores

Recorridos, sujeción, daños, radios de curvatura, conexiones, cortes, modificaciones y continuidad física.

Interconexión

Uniones y equipotencialización

Condición de conectores, uniones, puentes y relación con estructuras o componentes metálicos.

Descarga

Puesta a tierra

Registros, electrodos accesibles, conexiones, corrosión, identificación y mediciones incluidas en el alcance.

Registro

Contadores y señalización

Existencia, estado, lectura, fijación, identificación y trazabilidad disponible.

Protección interna

Supresores y coordinación

Revisión general o referencia hacia la especialidad correspondiente cuando el cliente requiere analizar sobretensiones.

Cuándo conviene inspeccionar

Situaciones que justifican una revisión del sistema

La periodicidad debe definirse según el sistema, la instalación, el ambiente, los requisitos aplicables y el historial del proyecto.

Programa preventivo

Cuando la empresa incorpora el sistema a su plan de mantenimiento e inspección periódica.

Después de cambios en la cubierta

Reparaciones, impermeabilización, sustitución de láminas, ampliaciones o instalación de nuevos equipos.

Ante daños visibles

Componentes sueltos, corrosión, cortes, conexiones expuestas, soportes dañados o registros deteriorados.

Después de un evento conocido

Cuando existe evidencia o sospecha de impacto, daño eléctrico o afectación relacionada con una tormenta.

Antes de auditorías o renovaciones

Cuando se requiere actualizar información, respaldar la condición o preparar una intervención.

Al adquirir o recibir una instalación

Para conocer qué sistema existe, su condición, documentación y necesidades inmediatas.

Cuando no existe historial

Si se desconoce la fecha de instalación, alcance, mantenimientos o cambios realizados.

Ante nuevas áreas críticas

Cuando se incorporan equipos, procesos, comunicaciones o instalaciones que cambian la criticidad.

Proceso del servicio

De la información inicial a un plan de intervención

El proceso puede adaptarse según el tamaño de la instalación, los accesos y el nivel de documentación requerido.

01 · CONSULTA

Recopilar información

Ubicación, tipo de sistema, fotografías, planos, historial y objetivo del cliente.

02 · ALCANCE

Definir qué se revisará

Áreas, componentes, accesos, mediciones, seguridad, entregables y exclusiones.

03 · INSPECCIÓN

Revisar la condición

Evaluación visual, mediciones contratadas, registro fotográfico y clasificación de hallazgos.

04 · CORRECCIÓN

Atender hallazgos aprobados

Ajustes, reparación, sustitución, reconexión o ampliación según autorización.

05 · ENTREGA

Documentar y recomendar

Informe, evidencia, actividades ejecutadas, pendientes y próximas acciones.

Hallazgos frecuentes

Condiciones que pueden aparecer durante una inspección

Estos ejemplos no significan que todos los sistemas presenten los mismos problemas.

Corrosión y deterioro

Componentes expuestos, conexiones, soportes, registros o elementos metálicos afectados por el ambiente.

Desconexiones y modificaciones

Bajantes cortadas, uniones retiradas o cambios realizados durante otros trabajos.

Fijaciones inadecuadas

Soportes flojos, separación de la superficie, daños o elementos con riesgo de desprendimiento.

Cambios en la infraestructura

Nuevos equipos, ampliaciones, cubiertas o puntos elevados que no existían al diseñar el sistema.

Puesta a tierra inaccesible

Registros cubiertos, dañados, sin identificación o con conexiones que requieren revisión.

Ausencia de trazabilidad

Falta de planos, fecha de instalación, historial, reportes de inspección o identificación de componentes.

Protección interna incompleta

Equipos sensibles o líneas de ingreso sin una estrategia clara de protección contra sobretensiones.

Mantenimiento parcial

Intervenciones anteriores que atendieron un componente sin revisar el sistema de forma integral.

Entregables

Documentación adaptada al alcance contratado

La propuesta debe indicar con precisión qué documentos recibirá el cliente.

Entregables posibles

Registro fotográfico
Listado de componentes revisados
Descripción de hallazgos
Resultados de mediciones contratadas
Actividades de mantenimiento ejecutadas
Componentes sustituidos
Recomendaciones y prioridades
Pendientes o exclusiones
Planos actualizados, cuando se contraten
Propuesta para correcciones adicionales

Servicios relacionados

El mantenimiento puede revelar necesidades complementarias

Cada recomendación debe justificarse mediante la condición observada y no utilizarse como venta automática.

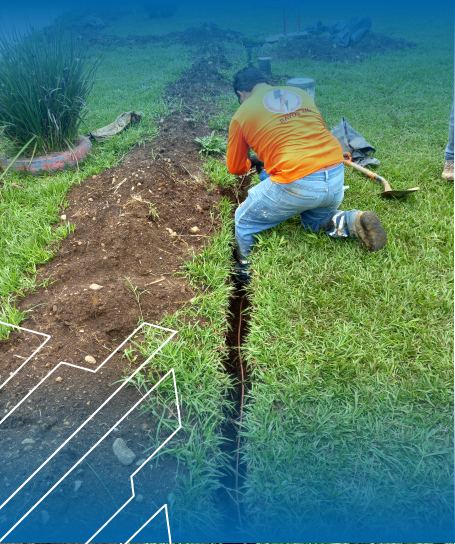

Sistemas de puesta a tierra

Revisión, medición, mantenimiento, ampliación o construcción de sistemas de tierra.

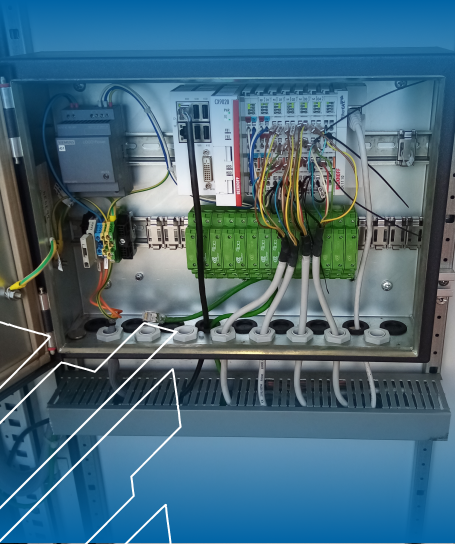

Protección contra sobretensiones

Evaluación de supresores para tableros, equipos, datos, señales y telecomunicaciones.

Protección integral contra rayos

Actualización, rediseño o ampliación cuando los cambios superan el alcance de un mantenimiento.

Aplicaciones

Instalaciones donde la continuidad del sistema debe documentarse

La inspección se adapta a la infraestructura, operación, accesos y criticidad de cada cliente.

Industria

Plantas, almacenes, equipos, procesos y ampliaciones.

Telecomunicaciones

Torres, antenas, repetidores y sitios remotos.

Centros logísticos

Bodegas, cubiertas, sistemas de seguridad y equipos.

Hotelería

Edificios, servicios, huéspedes y sistemas sensibles.

Sector público

Edificios e infraestructura institucional.

Salud y educación

Instalaciones con alta ocupación y continuidad requerida.

Comercio y condominios

Áreas comunes, edificios, equipos y ampliaciones.

Infraestructura especial

Tanques, estructuras metálicas, instalaciones aisladas y proyectos críticos.

Respuestas sobre mantenimiento de pararrayos

La respuesta final depende del sistema, la instalación y el alcance contratado.

¿Cada cuánto debe revisarse un pararrayos?

No debe establecerse una periodicidad universal sin analizar la norma aplicable, el sistema, el ambiente, la criticidad, los cambios de infraestructura y los requisitos del cliente.

¿La inspección siempre incluye medición de puesta a tierra?

No necesariamente. Las mediciones deben incluirse expresamente en la propuesta y dependerán del tipo de sistema, accesibilidad y método aplicable.

¿Se puede inspeccionar un sistema instalado por otra empresa?

Sí. Grupo Mecsa puede revisar la condición visible, documentación, mediciones contratadas y necesidades de intervención.

¿La inspección garantiza que nunca habrá daños por rayos?

No. La inspección permite conocer la condición observada y atender hallazgos, pero no debe presentarse como garantía absoluta frente a cualquier evento.

¿Qué ocurre si durante la revisión aparecen correcciones adicionales?

Los hallazgos deben documentarse y clasificarse. Las actividades fuera del alcance inicial requieren aprobación o una propuesta complementaria.

¿Se entrega un certificado?

Debe definirse el documento exacto: informe de inspección, reporte de mantenimiento, resultados de medición o constancia de trabajos. No debe utilizarse “certificado” de forma genérica.

¿Qué información ayuda a cotizar la inspección?

Ubicación, tipo y tamaño de infraestructura, cantidad de edificios o torres, fotografías, planos, historial, accesos y entregables requeridos.

Inspección técnica

Conozca la condición actual de su sistema de protección contra rayos

Comparta la ubicación, tipo de infraestructura, fotografías, planos disponibles, fecha de la última revisión y cualquier cambio reciente en techos, equipos o estructuras.

Diseño · Medición · Construcción · Mantenimiento

Sistemas de puesta a tierra para proteger personas, equipos e infraestructura

Evaluamos, medimos, diseñamos, construimos y mantenemos sistemas de puesta a tierra adaptados a la instalación, su uso, los equipos conectados y los objetivos del proyecto.

✓ Conducir corrientes hacia tierra✓ Reducir diferencias de potencial✓ Apoyar la protección eléctrica✓ Facilitar inspección y mantenimiento
Sistemas de puesta a tierra para proteger personas, equipos e infraestructura

La función del sistema

La puesta a tierra no debe reducirse a un único valor de resistencia

El desempeño depende del diseño, los materiales, las conexiones, la equipotencialización, el terreno, la instalación y la relación con los sistemas que debe proteger.

Aspectos que deben evaluarse en conjunto

Uso y criticidad de la instalación
Tipo de sistema eléctrico
Equipos y estructuras conectadas
Condiciones del terreno
Materiales y geometría de electrodos
Conexiones e interconexiones
Equipotencialización
Accesibilidad para inspección

Alcance de la especialidad

Capacidad técnica durante todo el ciclo del sistema

El alcance se ajusta a instalaciones nuevas, ampliaciones, diagnósticos, correcciones y programas de mantenimiento. 01

01

Diagnóstico y medición

Inspección, identificación de componentes, revisión de conexiones y mediciones expresamente incluidas en la propuesta.

02

Diseño y definición

Selección de configuración, materiales, electrodos, conductores, registros, interconexiones y documentación.

03

Construcción e instalación

Excavación, montaje, conexiones, soldadura o uniones aplicables, registros, conductores y verificación del trabajo.

04

Mantenimiento y mejora

Revisión, limpieza, corrección de conexiones, ampliación, sustitución de componentes y actualización documental.

Componentes del sistema

Una red de elementos que debe trabajar de forma coordinada

La configuración exacta depende de la infraestructura, el terreno, el sistema eléctrico y los objetivos del proyecto.

Electrodos

Elementos de contacto con el terreno

Varillas, anillos, mallas, placas u otras configuraciones definidas según el diseño y la aplicación.

Conductores

Interconexión del sistema

Conductores que unen electrodos, barras, equipos, estructuras y puntos de conexión.

Conexiones

Uniones mecánicas o permanentes

Conectores, terminales, soldaduras y uniones seleccionadas según materiales, ambiente y mantenimiento.

Registros

Acceso para inspección

Cajas y puntos de revisión que permiten localizar conexiones, medir y mantener el sistema.

Equipotencialización

Reducción de diferencias de potencial

Interconexión de partes metálicas y sistemas que deben trabajar a potenciales compatibles.

Barras y puntos de unión

Organización de conexiones

Barras, terminales y puntos definidos para integrar equipos, protección eléctrica y estructuras.

Mediciones

Medir correctamente implica definir el objetivo, el método y las condiciones

Las mediciones deben indicarse expresamente dentro del alcance. No todos los métodos aplican a todas las instalaciones.

Mediciones que pueden formar parte del servicio

Resistencia del sistema de puesta a tierra
Resistividad del terreno, cuando se requiere para diseño
Continuidad de conductores e interconexiones
Verificaciones complementarias según la instalación
Comparación con mediciones anteriores
Registro de condiciones y método utilizado

Cómo trabajamos

Una metodología para evaluar antes de intervenir

El objetivo es evitar soluciones genéricas y correcciones que atiendan únicamente el valor medido sin revisar el sistema completo.

01 · INFORMACIÓN

Comprender la instalación

Uso, equipos, sistema eléctrico, antecedentes, planos y objetivos.

02 · INSPECCIÓN

Revisar componentes

Electrodos accesibles, registros, conductores, conexiones e interconexiones.

03 · MEDICIÓN

Aplicar el método definido

Mediciones contratadas, condiciones, limitaciones y registro de resultados.

04 · INTERVENCIÓN

Construir o corregir

Ampliación, sustitución, nuevas conexiones, electrodos, registros o mejoras.

05 · DOCUMENTACIÓN

Entregar resultados

Informe, fotografías, mediciones, actividades ejecutadas y recomendaciones.

Hallazgos frecuentes

Condiciones que pueden afectar un sistema de puesta a tierra

Estos ejemplos no significan que todas las instalaciones presenten los mismos problemas.

Conexiones corroídas

Uniones expuestas al ambiente, humedad, químicos o materiales incompatibles.

Registros inaccesibles

Puntos cubiertos, dañados, sin identificación o que no permiten inspección.

Interconexiones incompletas

Equipos, estructuras o sistemas que no están integrados como requiere el diseño.

Conductores dañados

Cortes, empalmes inadecuados, sección insuficiente o deterioro físico.

Ampliaciones no incorporadas

Nuevos equipos, edificios o sistemas que no se conectaron a la red existente.

Mediciones sin trazabilidad

Resultados sin método, fecha, ubicación, condiciones o identificación del punto.

Electrodos deteriorados

Componentes afectados por corrosión, instalación, ambiente o antigüedad.

Documentación desactualizada

Planos o reportes que no reflejan la configuración actual de la instalación.

Aplicaciones

Sistemas adaptados a diferentes tipos de infraestructura

El diseño y las mediciones cambian según la instalación, el uso, los equipos y los riesgos asociados.

Protección contra rayos

Captación, conducción, equipotencialización, descarga y mantenimiento del sistema externo.

Protección contra sobretensiones

Supresores para energía, datos, señales y equipos sensibles, coordinados con la instalación.

Mantenimiento de pararrayos

Inspección de captación, bajantes, conexiones y puesta a tierra de sistemas existentes.

Centros logísticos

Bodegas, equipos, sistemas de seguridad, almacenamiento y despacho.

Hotelería y comercio

Edificios, equipos, servicios, comunicaciones y sistemas sensibles.

Sector público

Edificios, instalaciones institucionales y servicios esenciales.

Salud y educación

Instalaciones con alta ocupación, equipos y continuidad requerida.

Infraestructura especial

Tanques, estructuras metálicas, estaciones, sitios aislados y proyectos críticos.

Servicios relacionados

La puesta a tierra forma parte de una estrategia de protección más amplia

Cada especialidad cumple una función distinta y debe integrarse según el proyecto.

Protección contra rayos

Captación, conducción, equipotencialización, descarga y mantenimiento del sistema externo.

Protección contra sobretensiones

Supresores para energía, datos, señales y equipos sensibles, coordinados con la instalación.

Mantenimiento de pararrayos

Inspección de captación, bajantes, conexiones y puesta a tierra de sistemas existentes.

Consultas comunes de nuestros clientes

¿Cuál debe ser el valor de resistencia de una puesta a tierra?

No debe establecerse un valor universal para todas las instalaciones. El criterio depende de la aplicación, el sistema, los equipos, los requisitos aplicables y el método de medición.

¿Un valor bajo significa que todo el sistema está bien?

No necesariamente. También deben revisarse conexiones, conductores, equipotencialización, integración, estado físico y trazabilidad de la medición.

¿La medición siempre puede realizarse sin desconectar nada?

No. El método y las condiciones dependen del sistema, la accesibilidad y el objetivo. La propuesta debe indicar limitaciones y requisitos.

¿La puesta a tierra reemplaza los supresores de sobretensión?

No. La puesta a tierra y los supresores cumplen funciones distintas y deben coordinarse según la instalación.

¿La puesta a tierra reemplaza el pararrayos?

No. Es un componente esencial, pero no sustituye la captación, las bajantes ni los demás elementos del sistema de protección contra rayos.

¿Se puede mejorar un sistema existente?

Sí. Primero debe revisarse su configuración, condición, conexiones, mediciones y relación con las necesidades actuales de la instalación.

¿Qué documentos pueden entregarse?

Según el contrato: informe, fotografías, resultados de medición, actividades ejecutadas, recomendaciones, planos o detalles actualizados.

¿Cada cuánto debe medirse?

La periodicidad depende de la instalación, el ambiente, la criticidad, los requisitos aplicables, el historial y los cambios realizados.

Evaluación técnica

Conozca la condición y necesidades de su sistema de puesta a tierra

Comparta la ubicación, tipo de instalación, equipos relacionados, fotografías, planos, mediciones anteriores y el objetivo del proyecto.

Evaluación · Selección · Instalación · Coordinación

Protección contra sobretensiones para equipos y operaciones sensibles

Evaluamos la red, la ubicación y los equipos que deben protegerse para seleccionar e integrar supresores de sobretensión en sistemas de energía, datos, señales y telecomunicaciones.

✓ Entrada de servicio✓ Tableros de distribución✓ Equipos sensibles✓ Datos, señales y telecomunicaciones
Protección contra sobretensiones para equipos y operaciones sensibles

Comprender el problema

Una sobretensión transitoria y una sobretensión sostenida no son lo mismo

El supresor está diseñado para responder a transitorios de muy corta duración. No debe utilizarse como sustituto de una solución para problemas sostenidos de la red.

Transitorio

Pico rápido de tensión

Es un incremento de tensión de muy corta duración, normalmente asociado con conmutaciones, descargas atmosféricas o eventos eléctricos. Puede desarrollarse en escalas de microsegundos o menos.

Sube y baja muy rápidamente.
Puede dañar componentes sensibles.
Puede ingresar por energía, datos o señales.
Es el tipo de evento que atiende un SPD correctamente seleccionado.
Sostenida

Tensión elevada durante más tiempo

Es una condición que permanece durante ciclos, segundos o más tiempo y puede relacionarse con fallas, regulación, conexiones, neutro u otros problemas de la instalación o la red.

No es un pico de corta duración.
Requiere diagnóstico de la causa.
Puede necesitar protecciones o correcciones distintas.
No debe asumirse que un supresor resolverá la condición.

Alcance de la especialidad

Capacidad desde la evaluación hasta el mantenimiento

La solución debe adaptarse al sistema eléctrico, la criticidad de los equipos, la ubicación y las líneas que ingresan a la instalación.

Seleccionar solo por voltaje

Ignorar la configuración de red, capacidad, modos, ubicación y equipo protegido.

Punto de instalación

Entrada, tablero principal, distribución, equipo o línea específica.

Corriente de descarga

Capacidad del dispositivo y exposición esperada según la aplicación.

Tensión residual o de protección

Valor que debe compararse con la sensibilidad y capacidad de soportar del equipo protegido.

Protección por capas

La ubicación del supresor forma parte de la estrategia

Un único dispositivo no siempre ofrece la protección requerida para toda la instalación. La coordinación depende del recorrido, la distribución y la sensibilidad de los equipos.

01 · INFORMACIÓN

Comprender la instalación

Tensión, red, tableros, equipos, daños anteriores y criticidad.

02 · REVISIÓN

Evaluar condiciones

Puesta a tierra, espacio, protecciones, conductores, distancias y líneas de ingreso.

03 · SELECCIÓN

Definir los dispositivos

Ubicación, capacidad, modos, coordinación, monitoreo y accesorios.

04 · INSTALACIÓN

Montar y conectar

Conductores, protecciones asociadas, fijación, identificación y verificación.

Criterios de selección

Un supresor no se selecciona únicamente por el voltaje impreso en la etiqueta

La selección correcta requiere revisar varios factores eléctricos, físicos y operativos.

01 · RED

Seleccionar solo por voltaje

Ignorar la configuración de red, capacidad, modos, ubicación y equipo protegido.

02 · UBICACIÓN

Punto de instalación

Entrada, tablero principal, distribución, equipo o línea específica.

03 · CAPACIDAD

Corriente de descarga

Capacidad del dispositivo y exposición esperada según la aplicación.

04 · NIVEL

Tensión residual o de protección

Valor que debe compararse con la sensibilidad y capacidad de soportar del equipo protegido.

05 · MODOS

Trayectorias de protección

Combinaciones entre fases, neutro y tierra que deben corresponder con la red.

06 · COORDINACIÓN

Relación entre dispositivos

Compatibilidad y distribución de energía entre las diferentes capas de protección.

07 · INSTALACIÓN

Longitud y recorrido de conductores

Conexiones cortas, directas y correctamente dimensionadas ayudan a reducir tensiones adicionales.

08 · RESPALDO

Protección asociada y mantenimiento

Desconexión, respaldo, señalización, monitoreo, repuestos y sustitución del dispositivo.

Qué hace y qué no hace

Comunicación técnica sin promesas incorrectas

El supresor forma parte de una estrategia de protección. No corrige todos los problemas eléctricos ni garantiza que ningún equipo sufrirá daños.

Sí puede hacer

Funciones correctas del SPD

Limitar sobretensiones transitorias dentro de su capacidad y aplicación.
Desviar corrientes transitorias hacia trayectorias previstas.
Reducir el nivel de tensión que llega a equipos aguas abajo.
Complementar la protección contra rayos y la puesta a tierra.
Proteger líneas de energía, datos o señales con dispositivos específicos.
No debe prometerse

Problemas que no resuelve por sí solo

Sobretensiones sostenidas durante segundos o más tiempo.
Baja tensión o interrupciones del suministro.
Variaciones de frecuencia.
Armónicos, desequilibrio o problemas generales de calidad de energía.
Protección absoluta frente a cualquier evento eléctrico.
Corrección automática de una puesta a tierra deficiente.

Cómo trabajamos

De la necesidad del equipo a una solución coordinada

El proceso debe evitar la compra de dispositivos sin conocer la red, la ubicación y la sensibilidad de los equipos.

01 · INFORMACIÓN

Comprender la instalación

Tensión, red, tableros, equipos, daños anteriores y criticidad.

02 · REVISIÓN

Evaluar condiciones

Puesta a tierra, espacio, protecciones, conductores, distancias y líneas de ingreso.

03 · SELECCIÓN

Definir los dispositivos

Ubicación, capacidad, modos, coordinación, monitoreo y accesorios.

04 · INSTALACIÓN

Montar y conectar

Conductores, protecciones asociadas, fijación, identificación y verificación.

05 · CONTINUIDAD

Inspeccionar y sustituir

Indicadores, estado, eventos, mantenimiento, repuestos y reemplazo.

Errores frecuentes

Condiciones que reducen el desempeño de la protección

Un dispositivo adecuado puede perder efectividad cuando se selecciona o instala sin considerar el sistema completo.

Seleccionar solo por voltaje

Ignorar la configuración de red, capacidad, modos, ubicación y equipo protegido.

Conductores demasiado largos

Recorridos innecesarios que agregan tensión y reducen el nivel efectivo de protección.

Instalar una única capa

Asumir que un dispositivo en la entrada protege por igual todos los tableros y equipos distantes.

Olvidar datos y señales

Proteger la energía, pero dejar expuestas líneas de comunicación, control o telecomunicaciones.

No revisar la puesta a tierra

Instalar el SPD sin analizar las trayectorias de corriente y la equipotencialización.

Omitir la protección de respaldo

No considerar desconexión, coordinación o requisitos específicos del fabricante.

No inspeccionar indicadores

Mantener en servicio un dispositivo agotado, desconectado o con módulos que requieren sustitución.

Prometer protección absoluta

Presentar el supresor como garantía total frente a cualquier falla o evento eléctrico.

Aplicaciones

Protección para infraestructura y equipos sensibles

La selección cambia según la red, el equipo, la continuidad requerida y las líneas que ingresan a cada instalación.

Industria y manufactura

PLC, variadores, controles, instrumentación, máquinas y sistemas de automatización.

Centros de datos

Servidores, UPS, tableros, comunicaciones, redes y equipos críticos.

Telecomunicaciones

Torres, radios, equipos, energía, datos, señales y sitios remotos.

Hotelería y comercio

Seguridad, accesos, comunicaciones, refrigeración, automatización y servicios.

Salud y laboratorios

Equipos sensibles, sistemas de información y continuidad operativa.

Centros logísticos

Controles, lectores, sistemas de seguridad, inventarios y despacho.

Sector público y educación

Edificios, comunicaciones, equipos, seguridad y servicios institucionales.

Residencial y condominios

Tableros, ascensores, bombas, portones, seguridad y equipos comunes.

Servicios relacionados

La protección contra sobretensiones debe integrarse con otros sistemas

Cada especialidad atiende un riesgo diferente y debe coordinarse según la infraestructura.

Sistemas de puesta a tierra

Evaluación, medición, construcción y mantenimiento de las trayectorias de descarga y equipotencialización.

Protección contra rayos

Protección externa frente a impactos directos, bajantes, tierra e integración con protección interna.

Diagnóstico y calidad de energía

Evaluación de condiciones sostenidas, variaciones, armónicos y otros problemas que un SPD no resuelve.

Consultas comunes de nuestros clientes

¿Un supresor protege contra cualquier aumento de tensión?

No. Está diseñado principalmente para sobretensiones transitorias de corta duración. Una sobretensión sostenida requiere diagnóstico y una solución diferente.

¿Se puede seleccionar únicamente por el voltaje?

No. También deben revisarse configuración de red, ubicación, capacidad, modos de protección, tensión residual, coordinación e instalación.

¿Un solo supresor protege toda la instalación?

No necesariamente. La distancia, distribución, sensibilidad de los equipos y líneas de ingreso pueden requerir protección coordinada en varias capas.

¿El supresor reemplaza la puesta a tierra?

No. La puesta a tierra y la equipotencialización forman parte de las trayectorias de corriente y deben evaluarse junto con el SPD.

¿El supresor reemplaza el pararrayos?

No. El sistema externo atiende el impacto directo sobre la estructura; el SPD protege frente a transitorios que ingresan por líneas eléctricas o de comunicación.

¿También deben protegerse datos y señales?

Cuando esas líneas ingresan a equipos sensibles, deben evaluarse dispositivos específicos compatibles con la señal y la aplicación.

¿Los supresores requieren mantenimiento?

Deben inspeccionarse sus indicadores, conexiones, protecciones asociadas y condición. Algunos módulos o dispositivos requieren sustitución después de agotarse o fallar.

¿Un SPD garantiza que ningún equipo se dañará?

No. Reduce el riesgo dentro de sus capacidades y condiciones de instalación, pero no debe presentarse como protección absoluta frente a cualquier evento.

Evaluación técnica

Defina la protección adecuada para su red y equipos críticos

Comparta la tensión, configuración de red, diagramas o fotografías de tableros, equipos que desea proteger, daños anteriores y líneas de energía, datos o señales involucradas.

Diseño aplicado · Fabricación · Estructuras · Instalación

Torres y mástiles fabricados según la aplicación, altura y condiciones del proyecto

Grupo Mecsa fabrica torres y mástiles arriostrados y autosoportados para enlaces, telecomunicaciones, pararrayos y aplicaciones especiales, integrando estructura, bases, anclas, soportes, anclajes, acabados y componentes necesarios para una correcta instalación.

✓ Continuidad operativa✓ Seguridad del personal✓ Ingeniería y documentación
Hasta 99 m Torres según diseño
Hasta 24 mMástiles autosoportados
2 sistemasArriostrado o autosoportado

Fabricación especializada

No vendemos una torre genérica: fabricamos la estructura que el proyecto necesita

La selección debe partir de la altura, uso, equipos, exposición, configuración estructural y condiciones de instalación.

Capacidad de Grupo Mecsa

Torres arriostradas
Torres autosoportadas
Mástiles arriostrados
Bases y cimentaciones
Anclas y anclajes
Soportes metálicos
Estructuras complementarias
Mástiles autosoportados

Capacidad de fabricación

Estructuras para proyectos de diferentes escalas

99 mTorres, sujeto a diseño.
24 mMástiles autosoportados.
GMGM-12, GM-21, GM-25 y GM-40.
A–EETipo A, B, C, D y EE.

Familias Grupo Mecsa

Torres GM para diferentes necesidades estructurales y de aplicación

Las características dimensionales y capacidades exactas de cada familia deben publicarse desde fichas y planos oficiales.

GM-12

Torre GM-12

Familia estructural Grupo Mecsa para configuraciones y alturas definidas según el proyecto.

GM-21

Torre GM-21

Fabricación para aplicaciones de enlaces, telecomunicaciones, pararrayos y equipos compatibles.

GM-25

Torre GM-25

Solución fabricada según altura, equipos, soporte y condiciones del sitio.

GM-40

Torre GM-40

Familia para proyectos que requieren una configuración de mayor capacidad según diseño.

Configuraciones estructurales

Torres Tipo A, B, C, D y EE

Grupo Mecsa fabrica diferentes tipos de torre para adaptarse a geometría, altura, aplicación y necesidad del proyecto.

A

Tipo A

Configuración de la línea Grupo Mecsa según aplicación.

B

Tipo B

Alternativa para requerimientos estructurales y geométricos específicos.

C

Tipo C

Configuración disponible para proyectos que requieran esta serie.

D

Tipo D

Diseño de la familia Grupo Mecsa para aplicaciones definidas.

EE

Tipo EE

Configuración especializada dentro del portafolio de fabricación.

Arriostradas y autosoportadas

La configuración se selecciona según espacio, altura y función

Altura

ltura total y elevación requerida.

Aplicación

Enlace, telecomunicaciones, pararrayos u otra necesidad.

Sistema completo

Fabricamos los elementos necesarios para una correcta instalación

Bases para torre

Para torres arriostradas o autosoportadas según configuración.

Anclas

Elementos para retenidas y transferencia de esfuerzos.

Anclajes y pernos

Fijación para bases, placas y estructuras.

Soportes metálicos

Para enlaces, antenas, pararrayos y equipos asociados.

Estructuras especiales

Piezas y soluciones metálicas complementarias para condiciones específicas.

Placas y transiciones

Elementos para montaje, fijación y conexión.

Acceso y mantenimiento

Componentes aplicables cuando formen parte del diseño y alcance.

Obra civil asociada

Bases, pedestales, concreto, grouting y trabajos complementarios.

Protección superficial

Materiales y acabados según ambiente y especificación

Altura

ltura total y elevación requerida.

Aplicación

Enlace, telecomunicaciones, pararrayos u otra necesidad.

Equipos y cargas

Cantidad, dimensiones, peso, ubicación y superficie expuesta.

Antes de fabricar

La torre se define con los datos reales del proyecto

Altura

ltura total y elevación requerida.

Aplicación

Enlace, telecomunicaciones, pararrayos u otra necesidad.

Equipos y cargas

Cantidad, dimensiones, peso, ubicación y superficie expuesta.

Sitio

Ubicación, exposición, espacio, acceso y terreno.

Configuración

Arriostrada, autosoportada, familia y tipo.

Acabado

Galvanizado, pintura y ambiente de exposición.

Base

Cimentación y anclaje coordinados con la estructura.

Documentación

Planos, detalles, especificaciones y entregables.

Aplicaciones

Estructuras fabricadas para la función que deben cumplir

Enlaces de telecomunicaciones

Soporte de antenas y equipos de enlace según requerimientos.

Protección contra rayos

Estructuras para elevar RAYOS-NO, terminales u otros elementos cuando el diseño lo requiera.

Radio y comunicaciones

Soporte de equipos y antenas en sitios técnicos.

Aplicaciones especiales

Estructuras metálicas fabricadas para necesidades particulares de altura y montaje.

Proceso del proyecto

De la necesidad a una estructura lista para instalar

01 · DATOS

Definir necesidad

Altura, aplicación, equipos, sitio y plazo.

02 · VALIDACIÓN

Revisar criterios

Cargas, geometría, base, anclaje y material.

03 · DETALLE

Definir estructura

Familia, tipo, módulos, soportes, anclas y acabado.

04 · FABRICACIÓN

Producir

Corte, armado, soldadura, perforaciones y piezas.

05 · PROTECCIÓN

Aplicar acabado

Galvanizado o pintura según sistema definido.

06 · ENTREGA

Suministrar o instalar

Despacho, montaje y obra complementaria según alcance.

Consultas sobre fabricación de torres y mástiles

¿Grupo Mecsa fabrica sus propias torres?

Sí. Grupo Mecsa fabrica torres y mástiles, además de bases, anclas, soportes, anclajes y estructuras metálicas complementarias.

¿Qué modelos fabrican?

Las familias GM-12, GM-21, GM-25 y GM-40, además de configuraciones Tipo A, B, C, D y EE.

¿Fabrican estructuras arriostradas y autosoportadas?

Sí. La selección depende de altura, cargas, espacio disponible y configuración definida.

¿Hasta qué altura pueden fabricar?

Grupo Mecsa tiene capacidad de fabricar torres de hasta 99 m y mástiles autosoportados de hasta 24 m, sujeto a diseño y condiciones del proyecto.

¿Fabrican bases y anclajes?

Sí. El alcance puede incluir bases, anclas, pernos, soportes y estructuras complementarias.

¿Qué protección superficial ofrecen?

Según especificación, tubo con galvanizado electrolítico, galvanizado por inmersión en caliente o sistemas de pintura especializados para torres.

¿Las torres sirven solo para telecomunicaciones?

No. Pueden fabricarse para enlaces, telecomunicaciones, pararrayos y otras aplicaciones compatibles con el diseño.

¿También pueden instalar la torre?

El proyecto puede incluir suministro e instalación, bases, obra civil, grouting, anclajes y componentes relacionados cuando formen parte del alcance.

EVALUACIÓN TÉCNICA

Cuéntenos qué necesita soportar, a qué altura y dónde se instalará

Comparta ubicación, altura requerida, aplicación, equipos a instalar, fotografías del sitio, configuración preferida, planos disponibles y acabado requerido. Con esta información podemos orientar la selección de la torre, mástil y componentes necesarios.

Medición · Monitoreo · Análisis · Recomendaciones

Diagnóstico eléctrico para identificar la causa antes de definir la solución

Medimos y analizamos variables eléctricas para investigar fallas, interrupciones, calentamientos, disparos, variaciones, desequilibrios y otros síntomas que afectan equipos y continuidad operativa.

✓ Definir el síntoma
✓ Medir las variables correctas
✓ Relacionar datos y operación
✓ Definir acciones

Síntomas que justifican una evaluación

Cuando la instalación muestra un problema, primero debe entenderse qué está ocurriendo

Un mismo síntoma puede tener causas diferentes. Cambiar equipos o instalar protecciones sin diagnóstico puede no resolver el origen.

Disparos frecuentes

Interruptores o protecciones que operan sin una causa evidente para el usuario

Equipos que fallan

Daños repetitivos, reinicios, bloqueos, alarmas o pérdida de comunicación.

Calentamiento

Conductores, tableros, transformadores, neutros, motores o conexiones con temperatura anormal.

Variaciones de tensión

Iluminación inestable, equipos que se apagan o niveles que cambian durante la operación.

Paradas de producción

Eventos eléctricos que afectan procesos, controles, variadores o automatización.

Problemas en el neutro

Corrientes elevadas, tensiones desbalanceadas, calentamiento o fallas en cargas monofásicas.

Penalizaciones o demanda elevada

Consumo, factor de potencia, demanda máxima o comportamiento operativo que requiere análisis.

Daños durante tormentas

Fallas o interrupciones asociadas con rayos, transitorios o líneas de ingreso expuestas.

Inspección y medición

Observar una instalación y registrar su comportamiento son etapas complementarias

La inspección permite identificar condiciones visibles. El monitoreo muestra cómo se comportan las variables durante el periodo analizado.

Inspección

Revisión de condiciones visibles y antecedentes

Permite documentar configuración, conexiones, tableros, protecciones, cargas, daños, cambios y posibles puntos que requieren medición.

Tableros, conductores y conexiones.
Tensión y configuración nominal.
Protecciones y ajustes disponibles.
Cargas críticas y horarios.
Historial de eventos y daños.
Medición

Registro de variables durante un periodo definido

Permite observar valores, tendencias y eventos que no necesariamente aparecen durante una visita puntual.

Tensión y corriente.
Frecuencia y demanda.
Desequilibrio y armónicos.
Transitorios o eventos, según el equipo y el alcance.
Relación con horarios y operación.

Alcance de la especialidad

Servicios adaptados al problema que se necesita investigar

La propuesta debe definir claramente los puntos de medición, variables, duración, equipos, condiciones, entregables y limitaciones.

Diagnóstico inicial

Inspección y levantamiento

Revisión de antecedentes, tableros, configuración, cargas, protecciones, síntomas y documentación disponible.

Registro

Medición y monitoreo

Instalación de instrumentos para registrar variables durante un periodo definido y bajo condiciones acordadas.

Interpretación

Análisis de datos

Revisión de tendencias, eventos, coincidencias operativas y posibles causas relacionadas con el problema.

Acción

Recomendaciones y correcciones

Priorización de acciones, ajustes, mantenimiento, protección, balanceo, estudios adicionales o rediseño.

Variables que pueden analizarse

La medición debe corresponder con el síntoma y el objetivo del estudio

No todos los diagnósticos requieren registrar todas las variables. El alcance debe concentrarse en obtener información útil para la decisión.

01 · TENSIÓN

Niveles y variaciones

Valores fase-neutro, fase-fase, máximos, mínimos, caídas, elevaciones y comportamiento por periodo.

02 · CORRIENTE

Carga y distribución

Corrientes por fase, neutro, demanda, arranques y comportamiento de cargas.

03 · FRECUENCIA

Estabilidad

Variaciones de frecuencia y relación con fuentes, generación o condiciones de operación.

04 · DESEQUILIBRIO

Diferencias entre fases

Variaciones de tensión o corriente que pueden afectar motores, transformadores y equipos.

05 · ARMÓNICOS

Distorsión de la forma de onda

Contenido armónico, distorsión, posibles fuentes y efectos sobre neutros, transformadores y equipos.

06 · POTENCIA

Demanda y factor de potencia

Potencia activa, reactiva, aparente, factor de potencia y demanda según el alcance.

07 · EVENTOS

Interrupciones y cambios rápidos

Hundimientos, elevaciones, interrupciones o transitorios según la capacidad del instrumento utilizado.

08 · TEMPERATURA

Condiciones térmicas relacionadas

Inspección térmica complementaria cuando se requiere relacionar carga, conexiones y calentamiento.

Cómo trabajamos

Una metodología para convertir síntomas en decisiones

El diagnóstico debe relacionar información técnica con la operación real del cliente.

01 · SÍNTOMA

Definir qué ocurre

Equipos afectados, frecuencia, duración, horario, antecedentes y consecuencias.

02 · PLAN

Definir qué medir

Puntos, variables, duración, instrumentos, accesos, seguridad y condiciones.

03 · REGISTRO

Monitorear la instalación

Instalación de equipos, verificación, registro y coordinación con la operación.

04 · ANÁLISIS

Interpretar los datos

Tendencias, eventos, coincidencias, posibles causas y limitaciones del estudio.

05 · ACCIÓN

Priorizar soluciones

Correcciones, mantenimiento, protección, ampliación o estudios adicionales.

Posibles causas

Un síntoma eléctrico puede originarse en diferentes partes del sistema

Estos ejemplos no sustituyen la medición y no significan que todas las instalaciones presenten las mismas causas.

Conexiones deficientes

Terminales flojos, corrosión, empalmes, calentamiento o contactos de alta resistencia.

Problemas de neutro

Conexiones, sección, corrientes armónicas, desequilibrios o fallas que alteran las tensiones.

Cargas desbalanceadas

Distribución desigual entre fases y cambios de carga que afectan equipos y conductores.

Armónicos

Cargas no lineales, variadores, fuentes electrónicas, UPS y otros equipos.

Arranques y conmutaciones

Motores, transformadores, bancos, contactores y cargas que producen cambios rápidos.

Capacidad insuficiente

Conductores, transformadores, tableros o protecciones que no corresponden con la demanda actual.

Red o suministro

Variaciones externas, interrupciones, tensión fuera de rango o eventos de la red.

Protección inadecuada

Ajustes, coordinación, supresores, puesta a tierra o dispositivos que no corresponden con la aplicación.

Entregables

Un diagnóstico debe mostrar datos, contexto, limitaciones y recomendaciones

La propuesta debe indicar qué documentos recibirá el cliente y qué conclusiones pueden obtenerse del periodo medido.

Entregables posibles

Descripción del problema investigado
Puntos y periodo de medición
Instrumentos utilizados
Variables registradas
Gráficos y tendencias
Eventos relevantes
Relación con la operación
Hallazgos visibles
Interpretación técnica
Limitaciones del estudio
Recomendaciones priorizadas
Propuesta de acciones adicionales

Aplicaciones

Diagnóstico para instalaciones donde la continuidad y el desempeño eléctrico son críticos

El alcance se adapta al proceso, la infraestructura, los equipos y las consecuencias de una falla.

Industria y manufactura

Motores, variadores, controles, transformadores, tableros y procesos productivos.

Centros de datos

UPS, servidores, tableros, climatización, comunicaciones y continuidad.

Telecomunicaciones

Sitios remotos, radios, energía, baterías, rectificadores y equipos sensibles.

Hotelería y comercio

Elevadores, bombas, climatización, refrigeración, seguridad y servicios.

Salud y laboratorios

Equipos, sistemas de información, instrumentación y continuidad operativa.

Centros logísticos

Lectores, controles, motores, seguridad, refrigeración y despacho.

Sector público y educación

Edificios, equipos, comunicaciones, servicios e instalaciones institucionales.

Condominios y edificios

Bombas, ascensores, portones, iluminación, seguridad y áreas comunes.

El diagnóstico puede conducir a soluciones de distintas especialidades

La recomendación debe surgir de los hallazgos y no definirse antes de realizar la evaluación.

Protección contra sobretensiones

Selección e instalación de SPD cuando se identifican riesgos asociados con transitorios.

Sistemas de puesta a tierra

Diagnóstico, medición, mejora e interconexión cuando la condición de tierra forma parte del problema.

Protección contra rayos

Evaluación externa e interna cuando existen daños asociados con tormentas o infraestructura expuesta.

Respuestas sobre diagnóstico y calidad de energía

El alcance final depende del problema, la instalación y el periodo necesario para observar su comportamiento.

¿Una visita corta permite identificar cualquier problema eléctrico?

No. Algunos problemas son visibles, pero otros ocurren en horarios o condiciones específicas y requieren monitoreo durante un periodo definido.

¿Cuánto tiempo debe durar el monitoreo?

Depende de la frecuencia del problema, los ciclos de operación y el objetivo. No existe una duración universal válida para todos los casos.

¿El analizador registra transitorios muy rápidos?

Depende de la capacidad y configuración del instrumento. La propuesta debe indicar qué tipos de eventos pueden registrarse.

¿Un informe de calidad de energía determina automáticamente la causa?

No siempre. Los datos deben relacionarse con la operación, antecedentes, inspección y otras pruebas. En algunos casos se requieren estudios adicionales.

¿Instalar un supresor resuelve cualquier problema de tensión?

No. El SPD atiende transitorios. Problemas sostenidos, neutro, armónicos, desequilibrio o baja tensión requieren diagnóstico y soluciones diferentes.

¿Puede analizarse el consumo o la demanda?

Sí, cuando se incluye en el alcance. Pueden registrarse corriente, potencia, demanda y factor de potencia según el equipo utilizado.

¿La medición interrumpe la operación?

Depende del punto, instalación y seguridad requerida. Debe coordinarse el acceso, montaje y cualquier maniobra necesaria.

¿Qué información ayuda a preparar el estudio?

Descripción del problema, horarios, equipos afectados, diagramas, fotografías, eventos anteriores, registros de mantenimiento y fechas aproximadas.

Diagnóstico técnico

Investigue la causa antes de invertir en una solución

Comparta el síntoma, equipos afectados, horarios, frecuencia del problema, fotografías, diagramas disponibles y cualquier registro de fallas o mantenimiento.

Diagnóstico · Preparación · Recubrimiento · Mantenimiento

Protección contra corrosión para prolongar la vida de estructuras y equipos

Evaluamos el sustrato, el ambiente de exposición y la condición del recubrimiento existente para definir preparación, reparación y sistemas protectores compatibles con el servicio real.

✓ Evaluar la exposición
✓ Preparar el sustrato
✓ Seleccionar el sistema
✓ Aplicar y verificar

Principio de la especialidad

La corrosión no se detiene únicamente cubriendo el óxido con pintura

El desempeño depende de retirar contaminantes y materiales no adheridos, generar el perfil adecuado y seleccionar un sistema compatible con el ambiente y el sustrato.

Objetivos posibles

Reducir avance de la corrosión
Proteger metal expuesto
Restaurar sistemas deteriorados
Mejorar resistencia ambiental
Facilitar inspección y mantenimiento
Proteger concreto y acero relacionado
Extender intervalos de intervención
Mantener imagen y señalización

Factores de deterioro

La exposición determina la velocidad y el mecanismo de corrosión

La selección no debe basarse únicamente en el color o la marca del producto.

Humedad y lluvia

Agua, condensación, filtraciones y ciclos de humectación y secado.

Ambiente marino o sales

Cloruros, aerosoles salinos, limpieza deficiente y acumulación de contaminantes.

Productos químicos

Ácidos, álcalis, solventes, combustibles, detergentes y vapores de proceso.

Temperatura

Calor, ciclos térmicos, superficies calientes y diferencias de expansión.

Abrasión e impacto

Tránsito, limpieza mecánica, partículas, golpes y desgaste operativo.

Inmersión o salpicadura

Tanques, canales, tuberías, zonas húmedas y contacto frecuente con líquidos.

Diseño y detalles

Juntas, soldaduras, cavidades, bordes, retención de agua y acceso limitado.

Mantenimiento tardío

Daños pequeños que avanzan hasta exponer áreas mayores o perforar componentes.

Alcance de la especialidad

Capacidad desde la inspección hasta el mantenimiento del sistema

El proyecto puede cubrir una reparación localizada, rehabilitación completa, protección de estructura nueva o programa preventivo.

01 · Evaluación

Inspección y diagnóstico

Sustrato, corrosión, recubrimientos, contaminación, exposición, acceso y condición visible.

02 · Preparación

Limpieza y generación de perfil

Desengrase, herramientas, abrasivos, agua a presión, aspiración y protección de áreas.

03 · Aplicación

Sistema de recubrimiento

Imprimación, capas intermedias, acabados, reparación de discontinuidades y control.

04 · Conservación

Inspección y mantenimiento

Retoques, limpieza, revisión de fallas, reparación temprana y programación.

Sustratos y elementos

Protección para diferentes materiales y configuraciones

El sistema debe diseñarse para el material real, su condición y el entorno.

Acero al carbono

Estructuras, cubiertas, barandas, soportes, tuberías, tanques y equipos.

Acero galvanizado

Superficies nuevas o envejecidas que requieren limpieza y compatibilidad específica.

Aluminio y metales no ferrosos

Elementos que pueden requerir preparación e imprimación particular.

Concreto

Muros, pisos, tanques, pedestales y superficies expuestas a humedad o químicos.

Recubrimientos existentes

Sistemas antiguos que deben evaluarse por adherencia, compatibilidad y contaminación.

Soldaduras y bordes

Detalles que suelen requerir preparación y refuerzo adicional.

Equipos y tuberías

Componentes sujetos a temperatura, químicos, abrasión o mantenimiento frecuente.

Estructuras mixtas

Encuentros entre metal, concreto, galvanizado y otros materiales.

Familias de recubrimientos

Sistemas de varias capas para diferentes condiciones de servicio

Los productos específicos deben seleccionarse con fichas vigentes y compatibilidad confirmada.

Imprimaciones

Primers anticorrosivos y de adherencia

Primera capa diseñada para el sustrato, la preparación y el ambiente definido.

Epóxicos

Capas de barrera y protección

Sistemas para ambientes y exposiciones compatibles, con control de espesor y curado.

Poliuretanos

Acabados resistentes y estables

Capas finales seleccionadas según exposición, color, desgaste y mantenimiento.

Ricos en zinc

Protección para acero preparado

Imprimaciones que requieren condiciones de superficie y aplicación definidas.

Alta temperatura

Sistemas para superficies calientes

Recubrimientos compatibles con rangos térmicos y ciclos de operación específicos.

Inmersión y químicos

Sistemas de alta exigencia

Soluciones seleccionadas según producto, concentración, temperatura y continuidad de exposición.

Cómo trabajamos

Una metodología basada en exposición, preparación y control

La propuesta debe definir qué se prepara, qué se aplica, qué espesores se requieren y qué condiciones quedan fuera del alcance.

01 · SERVICIO

Comprender la exposición

Ambiente, humedad, sales, químicos, temperatura, abrasión y mantenimiento.

02 · INSPECCIÓN

Revisar el sustrato

Corrosión, recubrimiento, contaminación, soldaduras, bordes y pérdida de sección.

03 · ESPECIFICACIÓN

Definir el sistema

Preparación, capas, productos, espesores, colores, curado y retoques.

04 · PREPARACIÓN

Limpiar y generar perfil

Desengrase, abrasivos, herramientas, agua, aspiración y protección.

05 · APLICACIÓN

Controlar cada capa

Mezcla, dilución autorizada, temperatura, espesor, ventana y acabado.

06 · ENTREGA

Verificar y mantener

Inspección, reparación de defectos, registro, recomendaciones y próximas revisiones.

Preparación de superficie

La durabilidad del sistema comienza antes de abrir la pintura

La preparación debe retirar grasa, sales, polvo, óxido no adherido, recubrimientos fallados y contaminantes incompatibles.

Desengrase

Remoción de aceites, grasa y contaminantes antes de la preparación mecánica.

Limpieza manual o mecánica

Herramientas para retirar óxido, pintura suelta y productos de corrosión.

Preparación abrasiva

Granallado o abrasivos para limpiar y generar perfil cuando el proyecto lo requiere.

Limpieza con agua

Lavado o agua a presión para retirar sales, suciedad y materiales compatibles.

Control de sales y polvo

Evaluación y limpieza cuando el ambiente o la especificación lo requieran.

Soldaduras y bordes

Corrección de salpicaduras, filos, poros, cavidades y detalles de difícil cobertura.

Stripe coat

Capa de refuerzo localizada en bordes, soldaduras, pernos y geometrías complejas.

Protección del entorno

Aislamiento de equipos, vehículos, usuarios, drenajes y áreas sensibles.

Compatibilidad

No todo elemento corroído debe recubrirse sin reparación previa

Debe diferenciarse entre deterioro superficial tratable y pérdida de material que compromete la función.

Puede ser compatible

Condiciones que pueden tratarse después de preparación

Corrosión superficial o localizada.
Recubrimiento fallado que puede retirarse.
Sustrato firme y reparable.
Geometría accesible para preparar y aplicar.
Exposición conocida y compatible con el sistema.
Condiciones ambientales controlables durante la obra.
Requiere otra intervención

Condiciones que no deben ocultarse

Perforación o pérdida severa de sección.
Elemento deformado o estructuralmente comprometido.
Contaminación profunda que no puede retirarse.
Fuga activa o exposición no controlada.
Recubrimiento incompatible imposible de aislar.
Superficie caliente o húmeda fuera del rango permitido.

Variables de control

La calidad debe verificarse antes, durante y después de aplicar

Los controles dependen de la especificación, el ambiente y el nivel de criticidad.

Condiciones ambientales

Temperatura del aire y sustrato, humedad relativa, punto de rocío y viento.

Perfil y limpieza

Grado de preparación, rugosidad, polvo, sales y contaminantes.

Mezcla y vida útil

Proporciones, homogeneización, inducción, pot life y material remanente.

Espesor húmedo y seco

Control por capa y espesor total según el sistema aprobado.

Ventana entre capas

Tiempos mínimos y máximos, contaminación y preparación si se exceden.

Continuidad y defectos

Poros, chorreaduras, puntos secos, ampollas, inclusiones y áreas sin cubrir.

Color y acabado

Uniformidad, brillo, textura, identificación y retoques.

Registro

Lotes, cantidades, áreas, clima, lecturas, fotografías y observaciones.

Errores frecuentes

Condiciones que pueden provocar ampollas, desprendimiento o corrosión temprana

Un sistema de alto desempeño puede fallar si el sustrato o la aplicación no están controlados.

Pintar sobre óxido suelto

El recubrimiento queda adherido a una capa inestable.

No retirar grasa o sales

Los contaminantes pueden impedir adherencia y acelerar el deterioro.

Aplicar con rocío o condensación

La humedad puede quedar atrapada y afectar la película.

Ignorar soldaduras y bordes

Las geometrías complejas suelen quedar con menor espesor.

Usar un sistema sin revisar químicos

No todos los recubrimientos resisten las mismas sustancias o temperaturas.

No controlar el espesor

Una película insuficiente o excesiva puede afectar el desempeño.

Exceder la ventana de repinte

Puede requerirse preparación adicional para lograr adherencia entre capas.

No programar mantenimiento

Los daños pequeños pueden avanzar y aumentar el costo de recuperación.

Aplicaciones

Protección para infraestructura, equipos y áreas expuestas

El sistema cambia según el sustrato, el ambiente y la criticidad del elemento.

Industria

Estructuras, tuberías, equipos, plataformas, tanques y áreas de proceso.

Centros logísticos

Cubiertas, racks, barandas, estructuras, andenes y elementos metálicos.

Infraestructura vial

Puentes, barandas, estructuras, postes y componentes expuestos.

Torres y telecomunicaciones

Torres, soportes, plataformas, escaleras y accesorios metálicos.

Edificios y cubiertas

Estructuras de techo, canoas, precintas, barandas y elementos exteriores.

Agua y saneamiento

Tanques, tuberías, estructuras y superficies sujetas a condiciones específicas.

Comercio e instituciones

Escaleras, barandas, estructuras, cubiertas, equipos y áreas técnicas.

Ambiente marino

Elementos expuestos a sales, humedad y ciclos frecuentes de corrosión.

Soluciones relacionadas

La protección anticorrosiva se integra con reparación, impermeabilización y mantenimiento

El proyecto puede requerir sustitución de elementos, obra civil o intervención de cubiertas.

Techos e impermeabilización

Reparación de cubiertas, canoas, bajantes y protección de elementos expuestos.

Obras civiles

Reparación o sustitución de elementos, pedestales, muros y soportes asociados.

Torres y telecomunicaciones

Mantenimiento de torres, estructuras, accesorios, anclajes y componentes metálicos.

Respuestas sobre protección contra corrosión

La solución final depende del sustrato, el ambiente, la preparación y el sistema seleccionado.

¿Puede pintarse directamente sobre el óxido?

No debe generalizarse. El óxido suelto, los contaminantes y las capas no adheridas deben retirarse según la preparación requerida.

¿La pintura recupera un elemento perforado?

No. La pérdida de sección puede requerir reparación, refuerzo o sustitución antes de aplicar el sistema protector.

¿Cómo se selecciona el recubrimiento?

Se consideran sustrato, ambiente, humedad, químicos, temperatura, abrasión, inmersión, vida esperada y mantenimiento.

¿Qué importancia tiene el espesor?

El sistema debe alcanzar los espesores definidos por capa y total. Un valor incorrecto puede afectar desempeño y curado.

¿Puede recubrirse una pintura existente?

Depende de su adherencia, compatibilidad, contaminación, espesor y condición. Puede requerirse prueba o remoción.

¿Puede aplicarse si hay humedad o rocío?

Solo cuando las condiciones están dentro del rango autorizado. La condensación sobre el sustrato puede afectar la adherencia.

¿Cuánto dura un sistema anticorrosivo?

No existe una duración universal. Depende de preparación, exposición, sistema, espesores, aplicación y mantenimiento.

¿Es necesario dar mantenimiento?

Sí. La inspección y reparación temprana de daños ayuda a evitar que la corrosión se extienda bajo el recubrimiento.

Evaluación del sistema

Defina la preparación y el recubrimiento según el ambiente de exposición

Comparta ubicación, fotografías, tipo de elemento, material, ambiente, químicos, temperatura, corrosión visible, recubrimientos anteriores, área, acceso y fecha requerida.
